Diagnostika VAG-COM
Obecně, mate-li problém s OOOO a vůbec koncernovým autem, je nejrychlejší cesta zajet někde na diagnostiku Vagcom. Nebo si ji pořídit. V odkazech najdete Shopy, kde lze koupit vag-com kabel, original či klon, kde stahnout software pokud neni součástí kabelu. Pak stačí rozchodit na notebooku Vag-Com a připojit auto.
1. krok je podivat se do dané řídící jednotky (např. MOTOR) a načíst registr závad.
Pokud máte problém s motorem projevujicí se za jizdy, je treba provést logy za jizdy,ideálně kdyz se
závada projeví.
Notebook, stahni vag-com a naloguj za jizdy na 3st. plny plyn od 1500 do 4000 ot.
Kanaly
1-4-11
1-3-11
2-8-3
-------------
pak printscreen do wordu na volnobeh
1,2,3
4,5,6
7,8,9
10,11,12
13,14,15
------------
pak printscreen TDIgraf
Start your engine
Start VAG-COM
Click [Select]
Click [01-Engine]
Click [Meas. Blocks - 08]
Go to group 000
Click [Switch to Basic Settings]
Click [TDI Timing]
tdigraf - zatrhni pamatovat hodnoty at dela tecky a napred si stahni aktualni TDIGraph.exe
www.ross-tech.com/vag-scope/TDIGraph.exe
---------------
a pak udelej v zakladnim nastaveni printscren kanalu 4 a 8
Pak se da zacit neco resit. Logy lze prohlizet v Excelu , vcetne grafu, nebo pouzit Reeshovu utilitu:
1. krok je podivat se do dané řídící jednotky (např. MOTOR) a načíst registr závad.
Pokud máte problém s motorem projevujicí se za jizdy, je treba provést logy za jizdy,ideálně kdyz se
závada projeví.
Notebook, stahni vag-com a naloguj za jizdy na 3st. plny plyn od 1500 do 4000 ot.
Kanaly
1-4-11
1-3-11
2-8-3
-------------
pak printscreen do wordu na volnobeh
1,2,3
4,5,6
7,8,9
10,11,12
13,14,15
------------
pak printscreen TDIgraf
Start your engine
Start VAG-COM
Click [Select]
Click [01-Engine]
Click [Meas. Blocks - 08]
Go to group 000
Click [Switch to Basic Settings]
Click [TDI Timing]
tdigraf - zatrhni pamatovat hodnoty at dela tecky a napred si stahni aktualni TDIGraph.exe
www.ross-tech.com/vag-scope/TDIGraph.exe
---------------
a pak udelej v zakladnim nastaveni printscren kanalu 4 a 8
Pak se da zacit neco resit. Logy lze prohlizet v Excelu , vcetne grafu, nebo pouzit Reeshovu utilitu:
Je to zatím ve vývoji, takže
to nemusí fungovat na 100%.
Proto budu rád za jakékoliv připomínky.
Nevyžaduje žádnou speciální instalační proceduru. Program je zabalen pomocí ZIPu. Pokud by s tím měl někdo problém, můžete použít program WinZip pro jeho rozbalení (měl by být zde ke stažení)
AKTUÁLNÍ VERZE / napsal:
doporučuje se používat tuto aktuální verzi
Dieselpower LogView (Verze 0.1.6 )
- opraveno načítání některých logů z české verze programu VAG-COM
- doplněn posuvník pro scrollování grafem
- opravena chyba při zavírání logů
Známé chyby (budou opravené v další verzi):
- markery/značky - není možné používat
- zobrazování záporných hodnot na kladné ose
- občas vyskočí hláška při zavírání logu
- zobrazení OBD2 logů není možné
Staré verze / napsal:
Dieselpower LogView (Verze 0.1.5 )
(pravé tlačítko myši / Uložit jako.. / a už to jede![Smilesrc]()
)
Prosím, přečtěte si soubor readme_cz.txt

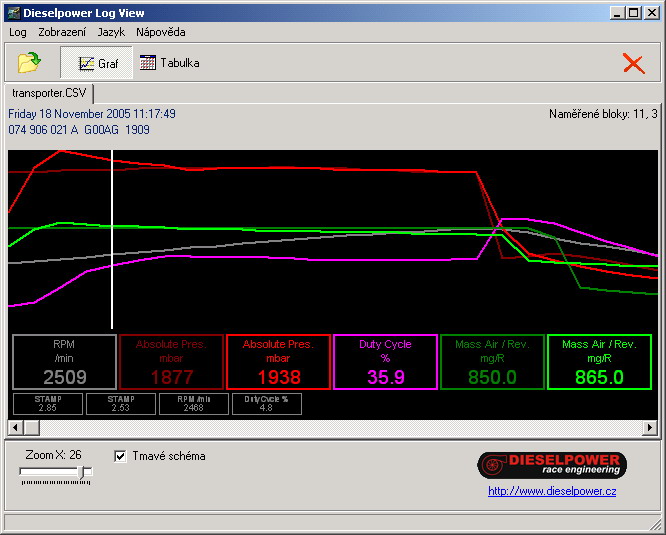

Náhled práce s programem:
Malinko návodu:
- pouze stáhnete a rozbalíte program do vytvořeného adresáře (složky)
- spustíte dp_logview.exe
---------------------------
Ovládání:
Po spuštění programu se vám objeví prázdné okno pouze s logem.
V horní nabídce (LOG) najdete položku Otevřít.. - tím otevřete příslušný soubor s měřenými hodnotami.
- pokud je na horním panelu přepnuto tlačítko graf, bude soubor zobrazen jako graf, v opačném případě jako tabulka
Vlevo dole najdete ovládací prvky.
Zobrazení jako graf:
Vlevo dole jsou ovládací prvky (Zoom X - pro možnost detailního zobrazení, Tmavé schéma - změna podkladových barev)
V horní části se již vyobrazují hodnoty graficky. Dole je jejich číselná reprezentace. Kliknutím kamkoliv do grafu přesunete kurzor na příslušný soubor hodnot (a ty se vám zobrazí dole). Pokud přejíždíte myší nad číselými hodnotami, zobrazuje se "bublinka" s informacemi k dané položce, a zvýrazňuje se příslušná linka v grafu.
- kliknutí levým tlačítkem - objeví se nastavení k dané položce (hodnotě)
- kliknutí pravým tlačítkem - přesouváte položky mezi aktivní (zobrzené)/neaktivní (neviditelné v grafu)
Jak prohlížet graf, který "jde za roh"? Jednoduché![Smilesrc]()
:
- buď změníte Zoom X vlevo dole, a graf se Vám vejde na obrazovku
- nebo lepší možnost - kliknete někam do grafu a kurzorem, pomocí šipek na klávesnici, dopochodujete tam, kam potřebujete.
Zobrazení jako tabulka:
Jen tabulka, nic zvláštního.
Ve spodním panelu vlevo možnost změny šířky sloupců, a barev
To je asi vše k LogView![Smilesrc]()
![Coolsrc]()
Tak dejte vědět, jak se líbí ![Coolsrc]()
---------------------------------
Ještě poznámka:
Jak se vytváří Logy v programu Ross-tech VAG-COM?
Standartním způsobem zvolíte měření. Vyberete bloky které chcete měřit. Vpravo dole najdete tlačítko LOG, tak na něj kliknete. Objeví se řádek, kam zadáte název souboru s příponou *.CSV. Pak už jen stisknete "Start" pro začátek měření, nebo "Stop" pro konec měření. Vše bude uloženo pod názvem, který jste zadali.
Obvykle tento soubor najdete ve složce, kde máte nainstalovaný program Vag-com, a pod-složce Logs ... tedy například: C:Program filesVAG-COMLogs
